I. نظرة عامة
غلايات سلسلة SZL عبارة عن غلايات أفقية مزدوجة الأسطوانة ذات سلسلة عمودية من أنبوب الماء والبخار والماء الساخن تم تصميمها من قبل الموظفين الفنيين لشركتنا على أساس التقنيات والخبرة المحلية والأجنبية المتقدمة. وصلت مؤشرات التكنولوجيا والأداء وحماية البيئة لهذه السلسلة من المنتجات إلى المستوى المتقدم الدولي، وهي المنتج الرائد في صناعة الغلايات.
ثانيا. مقدمة المنتج

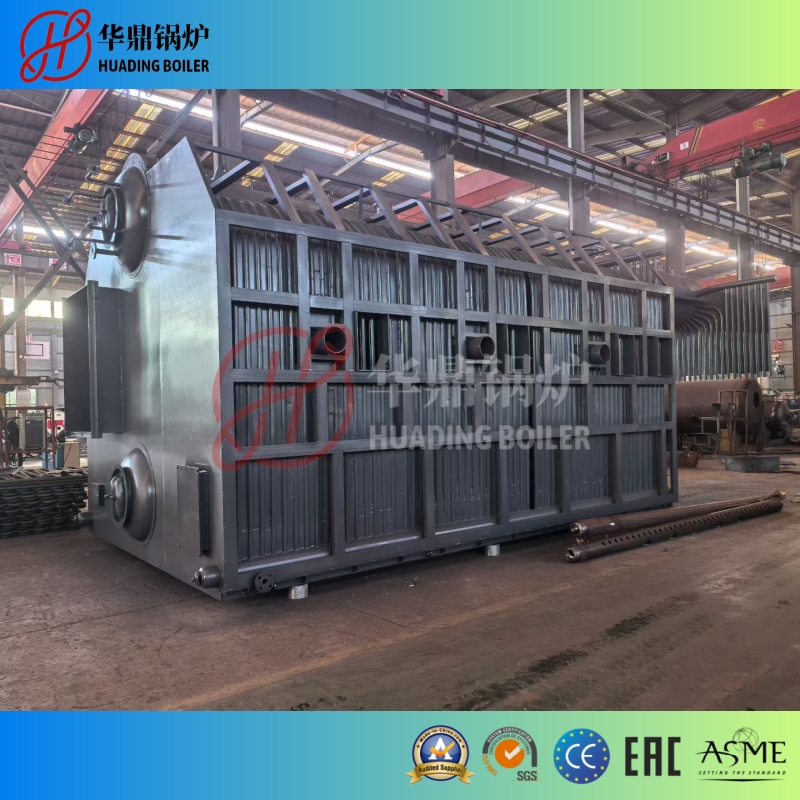

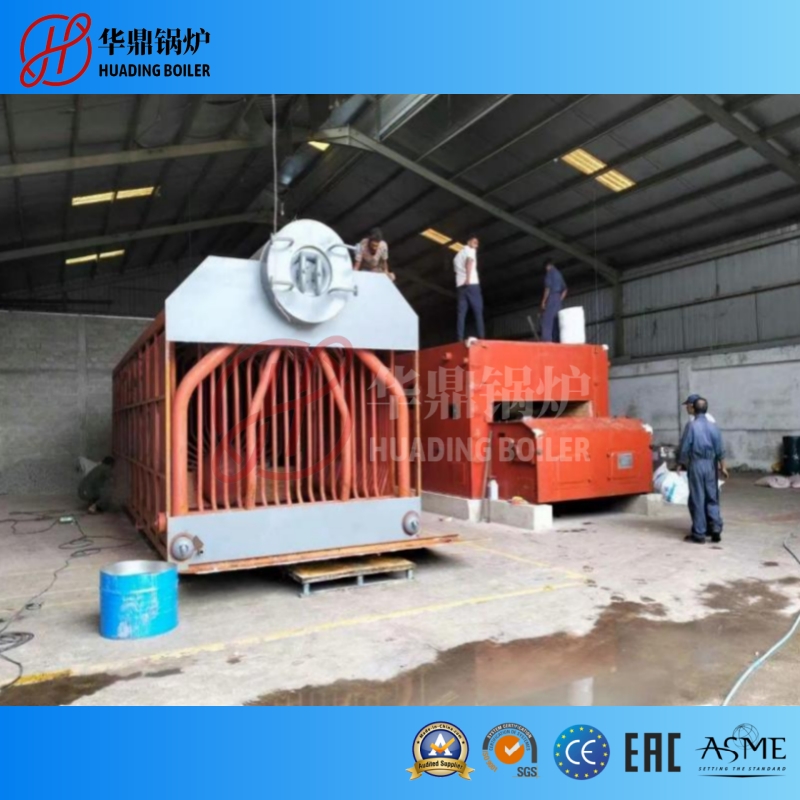

1. تعتمد الغلاية هيكلًا معبأًا أو مجمعًا. الغلاية 2～4t/h عبارة عن هيكل أنبوب مياه معبأ، والذي يتم تجميعه بالكامل في المصنع قبل مغادرة المصنع. تتكون غلاية 6～25t/h من جزأين علوي وسفلي: الجزء العلوي هو سطح التسخين الرئيسي، والجزء السفلي هو معدات الاحتراق.

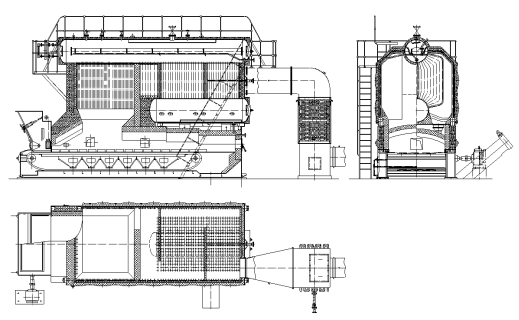

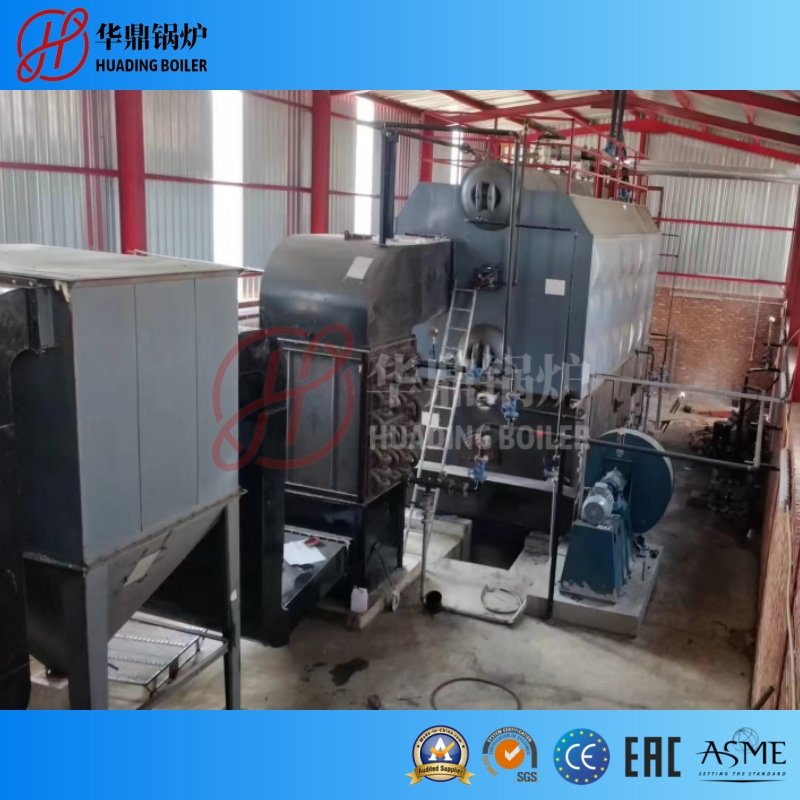

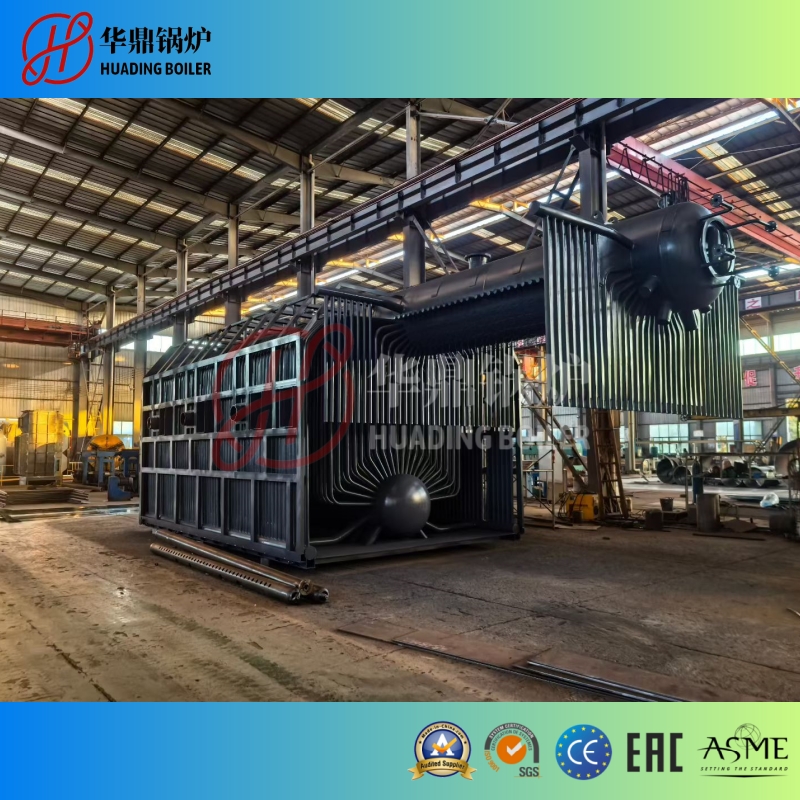

2. الطرف الأمامي من الجسم الرئيسي للغلاية محاط بجدران مائية، الجزء العلوي متصل بالأسطوانة، والجزء السفلي متصل بالرأس لتكوين غرفة احتراق لامتصاص الحرارة المشعة للفرن. في النهاية الخلفية، يتم ترتيب حزم أنابيب الحمل الحراري الكثيفة بين البراميل العلوية والسفلية. يقوم غاز المداخن ذو درجة الحرارة العالية بعد الاحتراق بتنظيف سطح التسخين الحراري بشكل عرضي من خلال الممر الثاني، ثم يتم توجيهه إلى المقتصد المرتب بشكل منفصل، وأخيرًا يدخل إلى مجمع الغبار ويتم تفريغه عبر المدخنة.

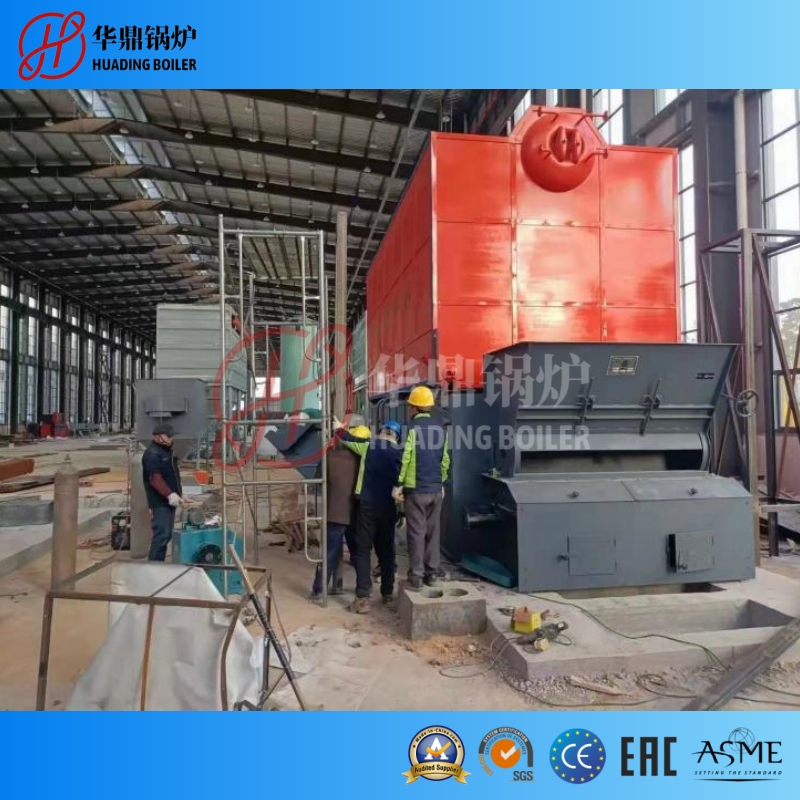

3. تتكون غلاية أنابيب المياه المجمعة 20t/h من الفرن الأمامي، الفرن الخلفي، حزم أنابيب الحمل الحراري، المقتصد وشبكة السلسلة، والتي يتم تجميعها على التوالي في وحدة كاملة ويتم تسليمها من المصنع.

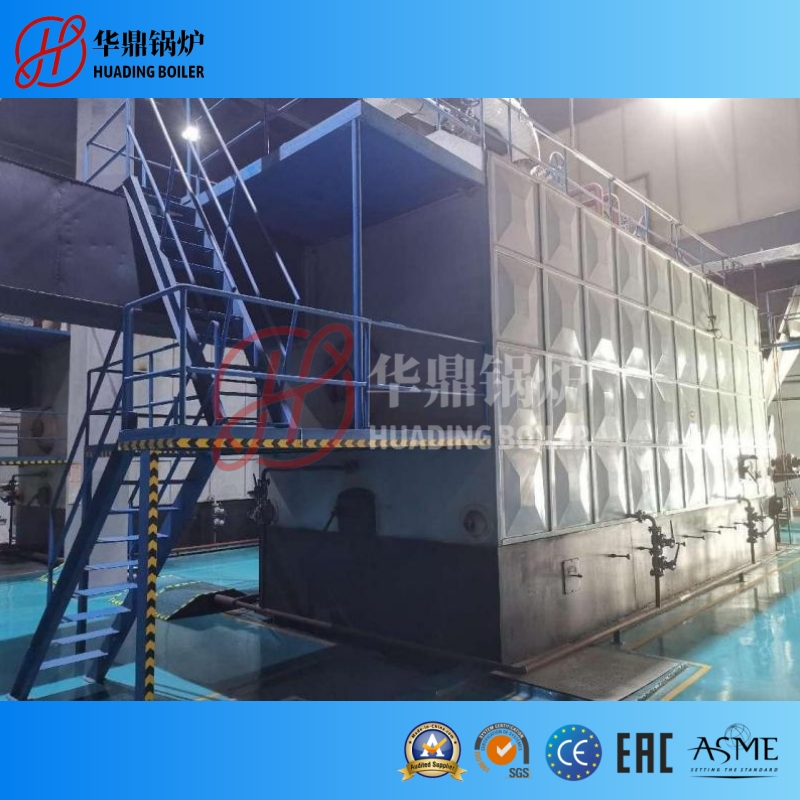

4. تمتص هذه الغلاية مزايا الغلايات المعبأة، وتتميز بالهيكل المدمج، والتصميم أحادي الطبقة لغرفة الغلاية، والتركيب المريح في الموقع، ودورة قصيرة، والتكلفة المنخفضة والتشغيل البسيط.
5. هذه السلسلة من غلايات البخار مناسبة لاستخدام البخار الصناعي والمنزلي، والقدرة المقابلة لغلايات الماء الساخن مناسبة للتدفئة الصناعية والمدنية.
قدرة التبخر المقدرة | 0.5-35 طن/ساعة |
الكفاءة الحرارية | ≥85% |
نطاق التطبيق | الصناعة الكيميائية، صناعة البلاستيك، صناعة المطاط، صناعة البناء والتشييد، الغابات، معالجة الخرسانة بالبخار، معالجة الألواح، تقطير صناعة الأدوية، إلخ. |
الوقود المطبق | الكتلة الحيوية والفحم والقش والخشب |
جدول المعلمات التقنية
وضع مشروع | SZL2-1.25-AII SZL2-1.6-AII SZL2-2.5-AIII جيد | SZL4-1.25-AII SZL4-1.6-AII SZL4-2.5-AII جيد | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII جيد | SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII جيد | SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII جيد | SZL15-1.25-AII SZL15-1.6-AII SZL15-2.5-AII جيد | SZL20-1.25-AII SZL20-1.6-AII SZL20-2.5-AII جيد | |
قدرة التبخر المقدرة (طن / ساعة) قدرة التسخين المقدرة (MW) | 2/1.4 | 4/2.8 | 6/4.2 | 8/5.6 | 10/7 | 15/10.5 | 20/14 | |
ضغط العمل (ميغاباسكال) | 1.25/1.6/2.5/0.7 | 1.25/1.6/2.5/0.7 | 1.25/1.6/2.5/1.0 | 1.25/1.6/2.5/1.0 | 1.25/1.6/2.5/1.0 | 1.25/1.6/2.5/1.0 | 1.25/1.6/2.5/1.0 | |
درجة حرارة البخار المقدرة / درجة حرارة المخرج (°C) | 194/204/226/95 | 194/204/226/95 | 194/204/226/95 | 194/204/226/95 | 194/204/226/95 | 194/204/226/115 | 194/204/226/115 | |
درجة حرارة الماء الداخل (°C) | 20/70 | 20/70 | 20/70 | 20/70 | 20/70 | 20/70 | 20/70 | |
مساحة سطح التسخين (㎡) | جسم | 70 | 100 | 142 | 215 | 234 | 318.5 | 504 (汽) 396 (水) |
المقتصد | 35 | 66 | 130 | 130 | 174 | 348.8(汽)174(水) | 377.6(汽)236(水) | |
المساحة الفعالة للشبكة (㎡) | 3.22 | 6.72 | 7.52 | 10.25 | 11.8 | 18 | 23.2 | |
نوع الوقود | الفحم البيتوميني من الدرجة الثانية، ذو قيمة حرارية منخفضة Q≈21000KJ/Kg | |||||||
استهلاك الوقود (كجم/ساعة) | ～300 | ～590 | ～880 | ～1160 | ～1450 | ～2200 | ～1160 | |
درجة حرارة عادم الدخان (°C) | ～165 | ～165 | ～165 | ～165 | ～165 | ～165 | ～165 | |
الكفاءة الحرارية (٪) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
الحد الأقصى لوزن النقل (ر) | 25 | 30 | 22.5 | 25 | 28 | 30 | 35 | |
الحد الأقصى لحجم النقل الطول × العرض × الارتفاع (مم) | 5500×2350×3650 | 7730×2360×3520 | أعلى 6150×2840×3540 تحت 7275×2852×2580 | أعلى 6971×2933×3540 تحت 8056×2945×2580 | أعلى 7855×3240×3540 تحت 9025×3200×2580 | أعلى 10000×3240×3540 تحت 12000×3200×3080 | أعلى 11000×3240×3540 تحت 14000×3200×3080 | |
ملاحظة: وفقا لمتطلبات المستخدم، يمكن لشركتنا توفير نماذج خاصة أخرى من الغلايات
