مقدمة
تشمل غلاية التدفئة الكهربائية WDR غلاية بخار للتدفئة الكهربائية وغلاية ماء ساخن للتدفئة الكهربائية . إنها تستخدم الكهرباء كمصدر للطاقة، وتحول الطاقة الكهربائية إلى طاقة حرارية . في عملية تحويل الطاقة، لا حاجة لتوفير الهواء أو الوقود للاحتراق، وبالتالي لن تنبعث الغلاية غاز العادم، وبقايا النفايات، ومواد النفايات، وما إلى ذلك. مع مزايا توفير الطاقة، وحماية البيئة، والكفاءة الحرارية العالية، وعمر الخدمة الطويل والتشغيل البسيط، فقد تم الاعتراف بها بالإجماع من قبل العملاء.
تطبق على نطاق واسع في مجالات الفنادق الكبيرة، المدارس، الاستحمام، المؤسسات الحكومية، المناطق السكنية، المواد الكيميائية، الصهر، مواد البناء، الخ.
مخطط النظام
— — خط أنابيب البخار —— خط أنابيب المياه
① الغلاية ② خزان المياه ③ مضخة نزع الهواء ④ منقي المياه ⑤ مضخة تغذية المياه ⑥ رأس البخار ⑦ مزيل الهواء ⑧ خزانة التحكم الكهربائية ⑨ صمام الأمان

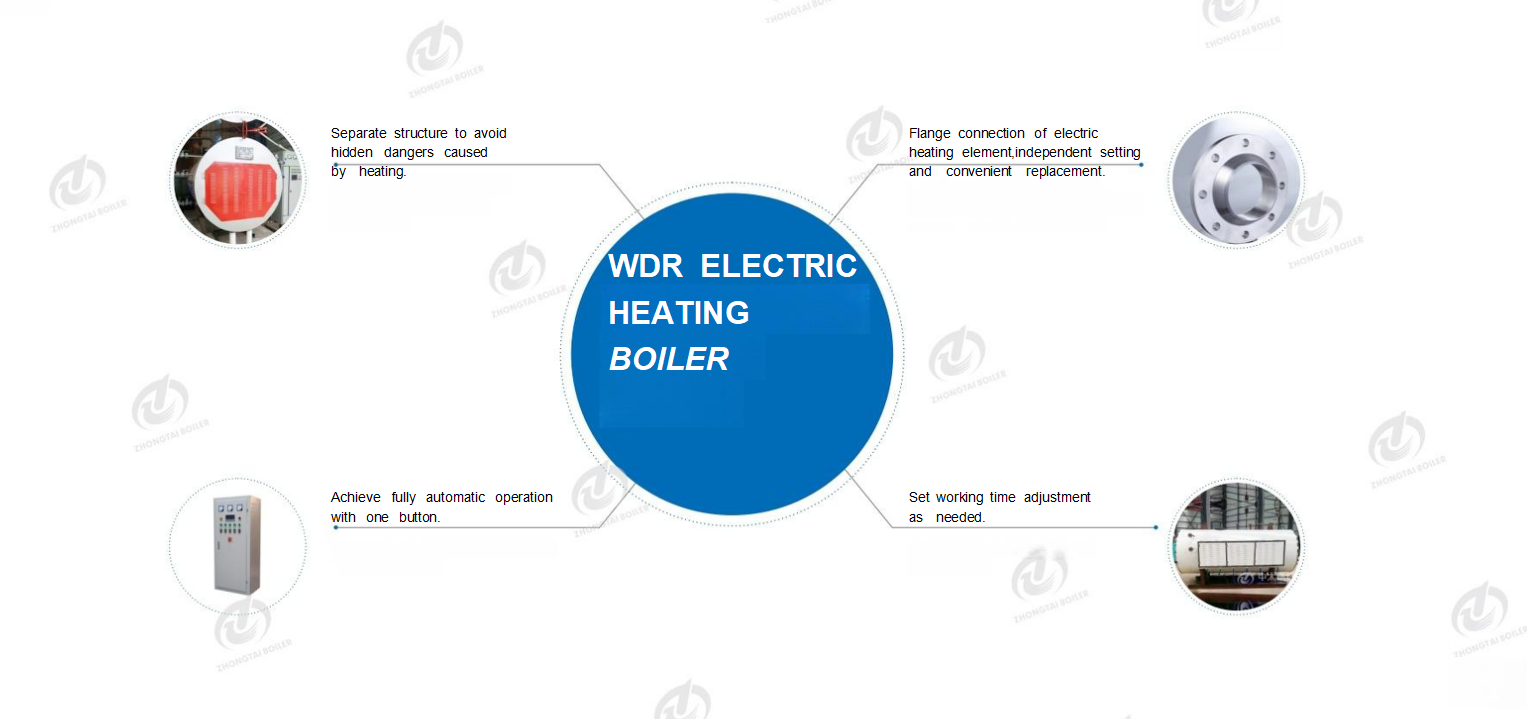

سمات
المعلمات التقنية
غلاية بخارية
الوحدة النموذجية | قدرة البخار المقدرة (ذ) | تصنيف ضغط العمل (ميجا باسكال) | درجة حرارة البخار المشبع (درجة مئوية) | حرارة كفاءة (٪) | تصنيف قوة (كيلوواط) | تصميم الوقود | أقصى وزن للنقل (كجم) | ماكس للنقل البعد (الطول × العرض × الارتفاع) (مم |
WDR0.3-0.7 | 0.3 | ≥98 | 216 | كهرباء | 950 | 2200 × 1300 × 1400 | ||
WDR0.5-0.7 | 0.5 | 360 | 1500 | 2400X1400X1600 | ||||
WDR0.7-0.7 | 0.7 | 504 | 1700 | 2500X1500X1600 | ||||
WDR1.0-0.7 | 1 | 0.7 | 171 | 720 | 1850 | 2600×1500X1900 | ||
WDR1.0-1.0 | 1 | 1.0 | 184 | 720 | 1850 | 2600×1500×1900 | ||
WDR2.0-0.7 | 2 | 1.25 | 194 | 1440 | 3000 | 3100×1700X2300 | ||
WDR2.0-1.0 | 2 | 1.6 | 205 | 1440 | 3000 | 3100×1700X2300 | ||
WDR2.0-1.25 | 2 | 2.5 | 225 | 1440 | 3100 | 3100×1700X2300 | ||
WDR2.0-1.6 | 2 | 1500 | 3250 | 3100×1700X2300 | ||||
WDR2.0-2.5 | 2 | 1500 | 3360 | 3100X1700X2300 | ||||
WDR4.0-1.25 | 4 | 2880 | 6800 | 4200X2000X2300 |
غلاية الماء الساخن التي تتحمل الضغط
الوحدة النموذجية | الطاقة الحرارية المقدرة (ميغاواط) | تصنيف ضغط العمل (ميجا باسكال) | درجة الحرارة المقدرة (°C))) | المخرج/العودة | حرارة كفاءة (٪) | تصنيف قوة (كيلوواط) | تصميم الوقود | أقصى للنقل وزن (كجم) | ماكس للنقل البعد (الطول × العرض × الارتفاع) (مم) |
WDR0.24-0.7/95/70 | 0.24 | 95/70 115/90 | ≥98 | كهرباء | 240 | 950 | 2200×1300×1400 | ||
WDR0.35-0.7/95/70 | 0.35 | 360 | 1500 | 2400 × 1400 × 1600 | |||||
WDR0.48-0.7/95/70 | 0.48 | 480 | 1700 | 2500×1500X1600 | |||||
WDR0.70-0.7/95/70 | 0.7 | 0.7 | 720 | 1850 | 2600X1500X1900 | ||||
WDR1.05-0.7/95/70 | 1.05 | 1.0 | 1080 | 2550 | 2800x1600X2000 | ||||
WDR1.4-0.7/95/70 | 1.4 | 1440 | 3100 | 3100X1700X2300 | |||||
WDR2.8-0.7/95/70 | 2.8 | 2880 | 6800 | 4200X2000X2300 |
غلاية الماء الساخن بالضغط الجوي
الوحدة النموذجية | الطاقة الحرارية المقدرة (ميغاواط) | تصنيف ضغط العمل (ميجا باسكال) | درجة الحرارة المقدرة (°C) | المخرج/العودة | حرارة كفاءة (٪) | تصنيف قوة (كيلوواط) | تصميم الوقود | أقصى للنقل وزن (كجم) | ماكس للنقل البعد (الطول × العرض × الارتفاع) (مم) |
CWDR0.24-95/70 | 0.24 | 0 | 85/60 95/70 | ≥98 | 240 | كهرباء | 855 | 2200X1300X1400 | |
CWDR0.35-95/70 | 0.35 | 360 | 1350 | 2400X1400X1600 | |||||
CWDR0.48-95/70 | 0.48 | 480 | 1530 | 2500×1500X1600 | |||||
CWDR0.70-95/70 | 0.7 | 720 | 1670 | 2600X1500X1900 | |||||
CWDR1.05-95/70 | 1.05 | 1080 | 2330 | 2800x1600X2000 | |||||
CWDR1.4-95/70 | 1.4 | 1440 | 2800 | 3100X1700X2300 | |||||
CWDR2.8-95/70 | 2.8 | 2880 | 6150 | 4200X2000X2300 |
