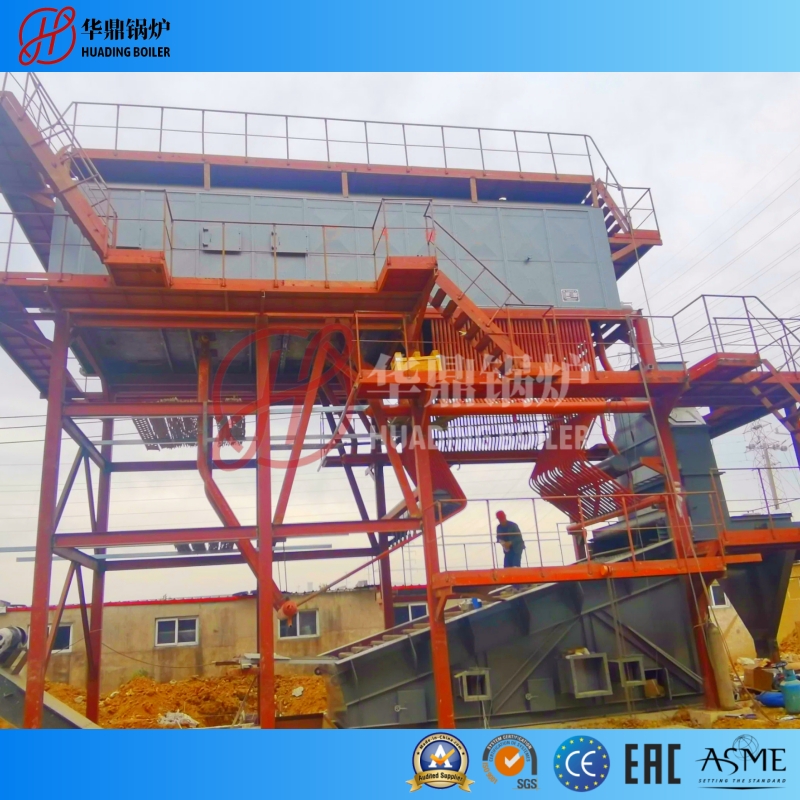

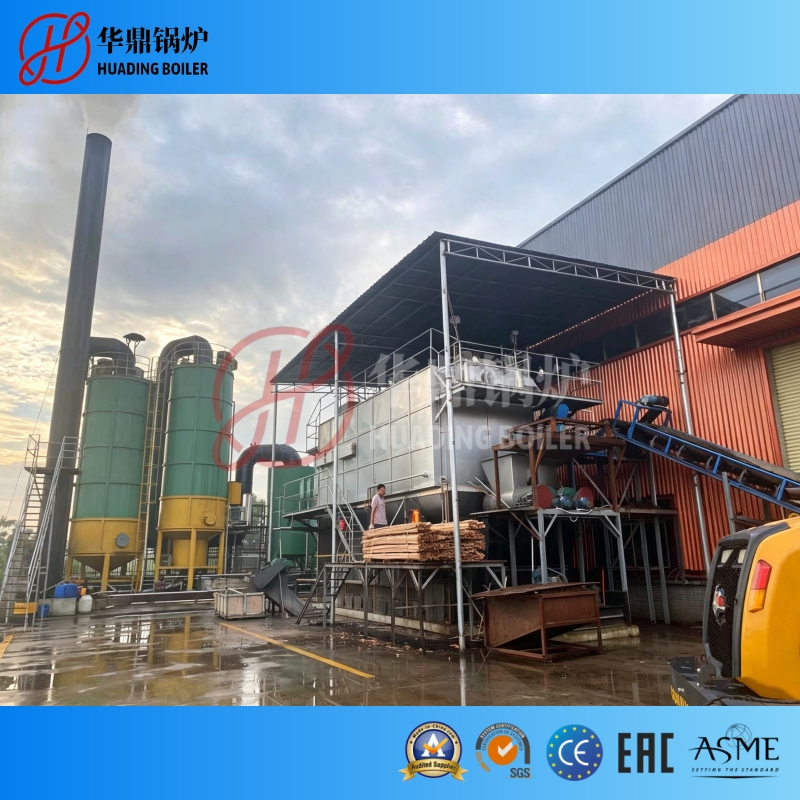

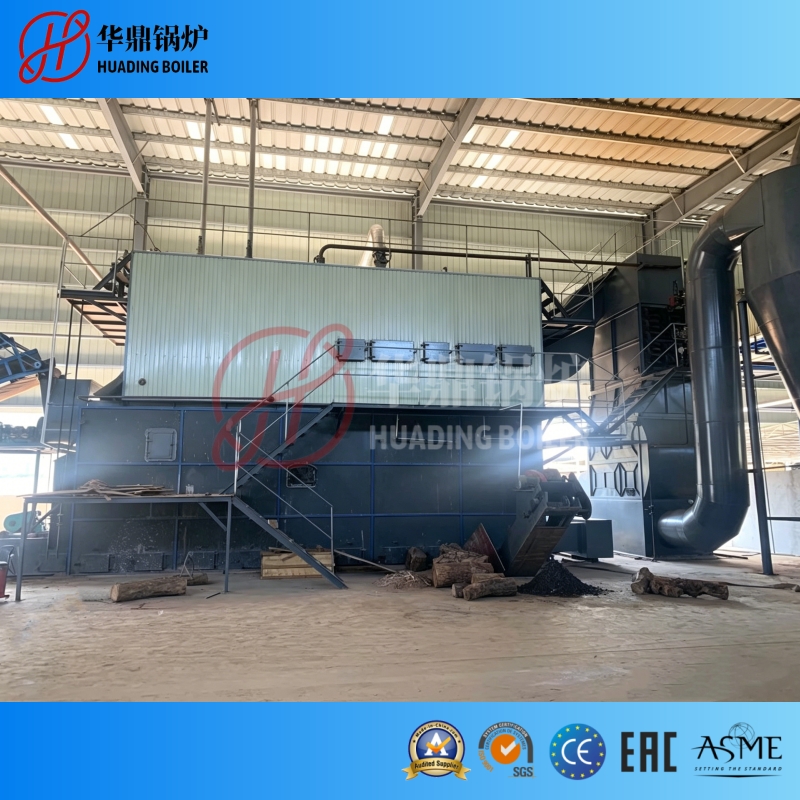

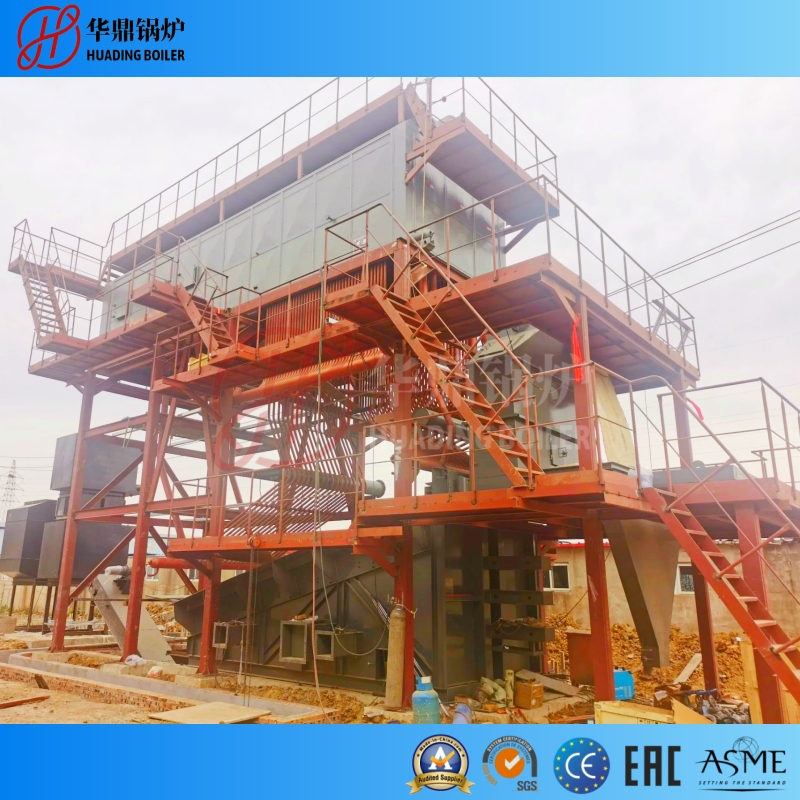

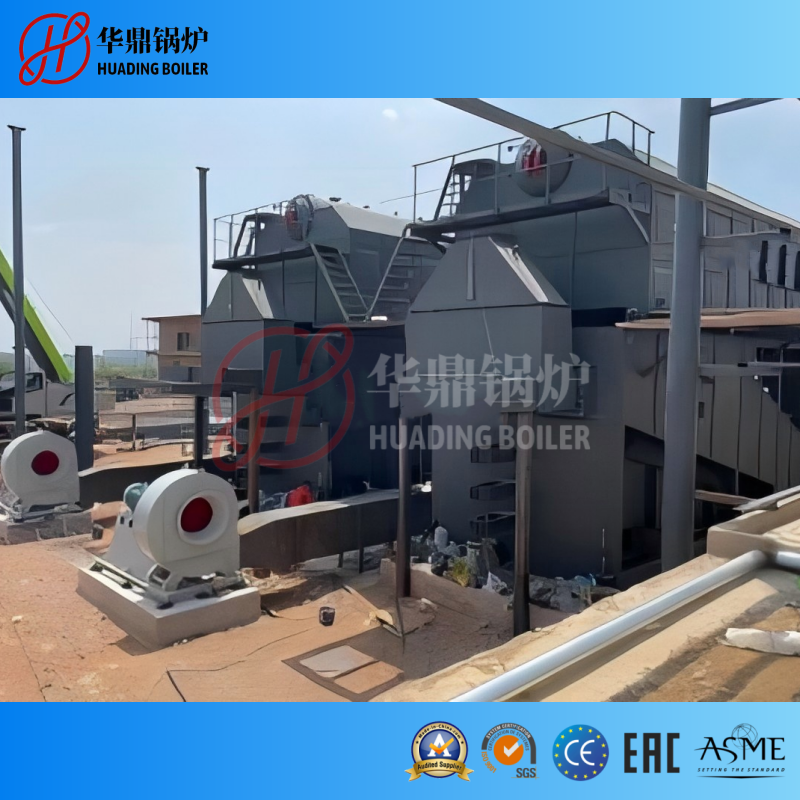

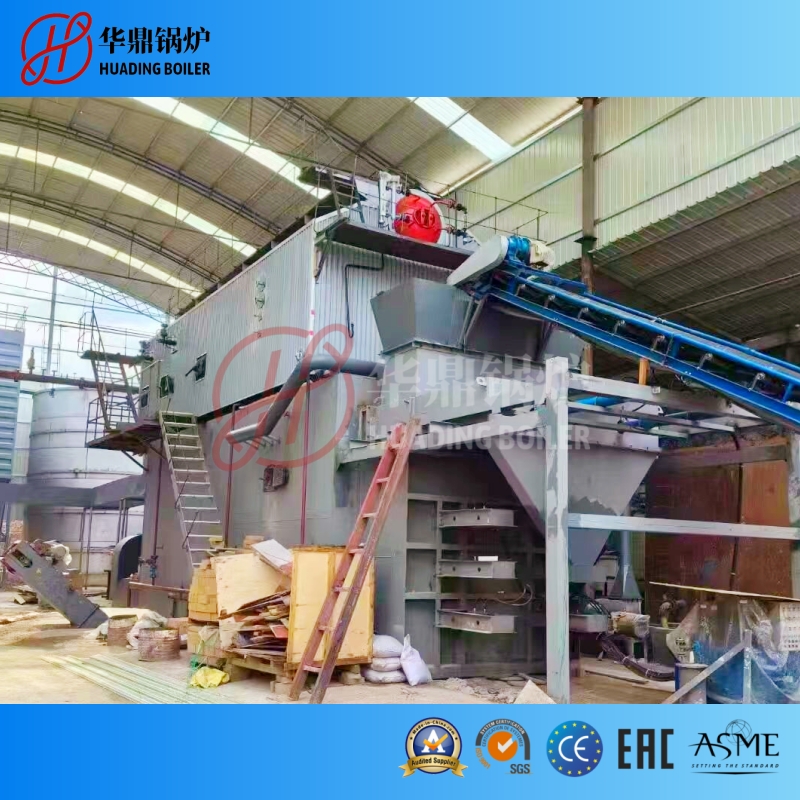

غلاية بخارية من النوع SZW

الغلايات البخارية من نوع SZW، والمعروفة تمامًا باسم الغلايات البخارية لأنبوب المياه ذات الشبكة الطولية ذات الأسطوانة المزدوجة، هي غلاية صناعية مجمعة/معبأة شائعة الاستخدام، وهي مناسبة بشكل أساسي لحرق وقود الكتلة الحيوية (مثل رقائق الخشب والقش وقشر الأرز) والفحم.

I. معنى النموذج

S: غلاية أنابيب المياه

Z: ترتيب طولي مزدوج الأسطوانة

W: الشبكة الترددية (الشبكة المتحركة)

ثانيا. الهيكل الأساسي ومبدأ العمل

1. الهيكل الأساسي

الطبلة: طبلتان مرتبتان طولياً. يتم استخدام الأسطوانة العلوية لفصل الماء عن البخار، بينما تقوم الأسطوانة السفلية بتجميع مياه الغلاية.

نظام الاحتراق: الجزء الأمامي هو الفرن، ويحيط به جدار من أنابيب المياه؛ الجزء السفلي عبارة عن شبكة ترددية، والتي تحقق الحركة المتقطعة واحتراق الوقود من خلال القيادة الميكانيكية.

سطح التسخين بالحمل الحراري: يتم ترتيب حزم أنابيب الحمل الحراري الكثيفة بين البراميل العلوية والسفلية في الجزء الخلفي من الفرن، حيث يقوم غاز المداخن بإجراء التبادل الحراري عبر التنظيف العرضي.

سطح التسخين الخلفي: عادةً ما يكون مزودًا بموفر للتسخين المسبق لمياه تغذية الغلاية وتحسين الكفاءة الحرارية الإجمالية.

2. عملية العمل

الاحتراق: تتم تغذية الوقود (الكتلة الحيوية/الفحم) من مقدمة الفرن، ويتحرك للخلف تدريجياً على الشبكة الترددية للاحتراق.

التبادل الحراري المشع: يعمل اللهب ذو درجة الحرارة العالية وغاز المداخن في الفرن على تسخين جدران المياه المحيطة، ويمتص الماء الحرارة ليتبخر.

التبادل الحراري بالحمل الحراري: يدخل غاز المداخن ذو درجة الحرارة العالية إلى منطقة حزمة أنبوب الحمل الحراري للتبادل الحراري الثانوي.

التبادل الحراري الخلفي: بعد التسخين المسبق لمياه التغذية من خلال المقتصد، يتم تفريغ غاز المداخن من خلال مجمع الغبار والمدخنة.

تداول المياه: يدور ماء الغلاية بشكل طبيعي بين الأجزاء السفلية وجدران المياه وحزم أنابيب الحمل الحراري لتوليد البخار بشكل مستمر.

ثالثا. المعلمات التقنية الرئيسية

نوع الهيكل

رابعا. ميزات الأداء الرئيسية 、

قدرة قوية على التكيف مع الوقود

الشبكة الترددية مناسبة بشكل خاص لمواد الكتلة الحيوية السائبة ذات الرطوبة العالية والقيمة الحرارية المنخفضة والعديد من الشوائب.

احتراق مستقر، وأقل فحم الكوك، وقابلة للتكيف مع الاحتراق المختلط لمختلف أنواع الوقود.

كفاءة احتراق عالية

يضمن إمداد الهواء المرحلي + تصميم قوس الفرن الخاص، جنبًا إلى جنب مع اضطراب الهواء الثانوي، احتراقًا كافيًا للمواد المتطايرة وتقليل الدخان الأسود.

غرفة فرن كبيرة مع غرفة احتراق إعصارية للاحتراق الكامل للغازات القابلة للاحتراق.

عملية مستقرة وسهولة الصيانة

يتميز هيكل الأسطوانة المزدوجة بالصلابة العالية، ودوران المياه الموثوق به، وجودة البخار المستقرة.

بالمقارنة مع الشبكات المتسلسلة، تتميز الشبكات الترددية ببنية أبسط، وحالات فشل أقل، وصيانة أسهل.

أداء بيئي ممتاز

يعتمد تقنية احتراق منخفضة النيتروجين، مع انبعاثات NOₓ منخفضة تصل إلى 100 ملجم/م3.

إزالة الغبار الإعصاري المدمج في الفرن لتقليل تركيز الغبار الناتج.

V. مجالات التطبيق النموذجية

الصناعات الخفيفة: صناعة الورق، النسيج، تصنيع الأغذية، تصنيع الأخشاب

الصناعة الكيميائية: إنتاج المطاط والبلاستيك ومواد البناء

صناعة التدفئة: التدفئة المركزية السكنية، تدفئة المناطق الصناعية

الزراعة / الغابات: محطات طاقة الكتلة الحيوية، تجفيف الحبوب، تجفيف الأخشاب
