I. مقدمة عامة لغلايات الكتلة الحيوية
تحتوي غلايات الكتلة الحيوية على مجموعة واسعة من مصادر الوقود، وهي الطاقة الخضراء المتجددة. أنها لا تحتوي على الكبريت تقريبا والرماد قليلا. أثناء عملية نموها، يمكنها امتصاص كل ثاني أكسيد الكربون الناتج أثناء الاحتراق، مما يؤدي إلى تحقيق انبعاثات ثاني أكسيد الكربون بنسبة صفر. وسوف تحل طاقة الكتلة الحيوية تدريجيا محل الفحم وتصبح أحد مصادر الطاقة الرئيسية.
يشمل وقود الكتلة الحيوية القش، وفروع الخشب، ومخلفات معالجة الأخشاب والخيزران، وقشور الحبوب، وقشور الفاكهة، وبقايا السكر، وبقايا الزيت، وما إلى ذلك. وفقًا لشكلها وحجمها، يمكن تقسيمها إلى ثلاثة أنواع: الرقائق (3 مم)، والقطع (50 مم)، والشرائط/الكتل (> 50 مم).
منذ عام 2003، قامت شركتنا بتطوير غلايات الكتلة الحيوية بشكل مشترك مع جامعات محلية معروفة واستوعبت التقنيات المتقدمة من نظيراتها المحلية والأجنبية، وعملت على تحسينها باستمرار في التشغيل العملي. في الوقت الحاضر، قمنا بتشكيل تقنيات ناضجة ومستقرة، وتم استخدام المنتجات على نطاق واسع. وفقا للخصائص وأحجام الأشكال للكتلة الحيوية المختلفة، قمنا بتطوير أربع طرق للاحتراق: الشبكة الثابتة، الشبكة المتحركة، الشبكة المتسلسلة واحتراق الغرفة، ثلاثة هياكل رئيسية للجسم: أنبوب الماء الأفقي، العمودي الفردي والرأسي المزدوج، وأربع سلاسل من غلايات وقود الكتلة الحيوية.
تختلف عن هيكل غلايات الفحم، فإن الخصائص الرئيسية لغلايات وقود الكتلة الحيوية الخاصة بشركتنا هي كما يلي: من خلال الهواء الثانوي المصمم والمرتب في الفرن، يتم إزعاج الظروف الديناميكية لغاز المداخن، ويتم استكمال الأكسجين في الوقت المناسب لحرق المواد المتطايرة، ويتم تحسين الكفاءة الحرارية مع تقليل الانبعاثات. التصميم المعقول يضمن حماية القوس والشبكة الخلفية، ويتجنب الانفجار الجزئي الدوري للفرن. بالنسبة للنفايات ذات المحتوى العالي من الرطوبة، يتم زيادة طول قسم التسخين المسبق، ويتم توفير مصادر حرارة فعالة للتسخين، أو يتم وضعها مباشرة في قسم درجة الحرارة العالية لغاز المداخن الساخن. بالنسبة للحمل الأقصى البارز لاستهلاك الغاز، أو النفايات التي تحتوي على الغراء والمكونات الأخرى المعرضة لفحم الكوك، يتم ترتيب عدد كبير من أسطح التسخين في الفرن لحل المشكلة. بالنسبة للنفايات ذات الحالات المختلفة مثل الكتل والشرائط والقطع والرقائق والمساحيق، فقد تم تصميم مجموعة متنوعة من طرق التغذية وطرق التغذية الفردية ليختارها المستخدمون.
بالمقارنة مع الغلايات التي تعمل بالفحم، فإن وقود الكتلة الحيوية منخفض التكلفة، مما يقلل بشكل كبير من تكلفة التشغيل. يمكن لشركتنا تنفيذ تصميم منفصل وفقًا لمتطلبات المستخدم لمختلف أنواع وقود الكتلة الحيوية، مما يوفر للمستخدمين منتجات ذات قيمة مثالية.

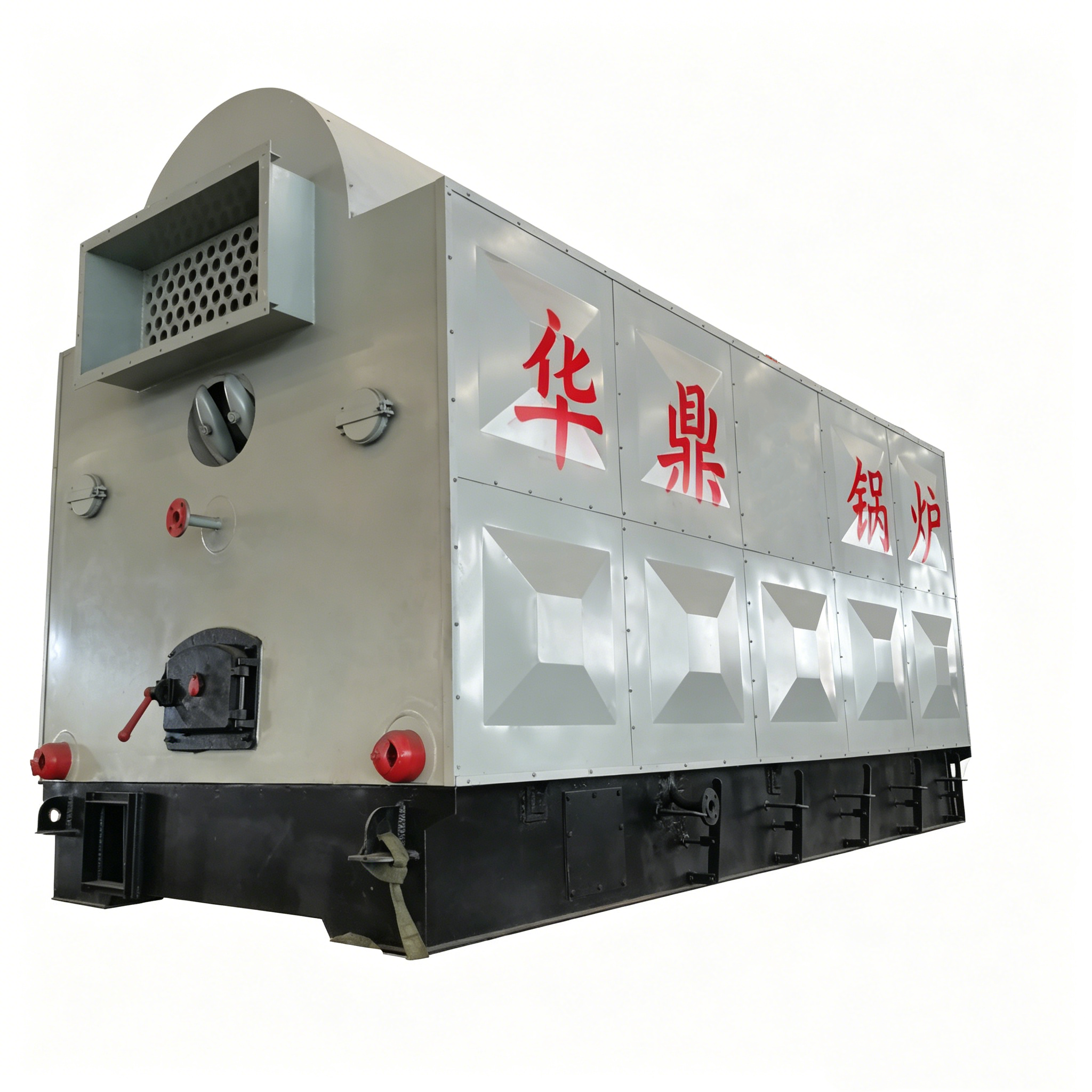

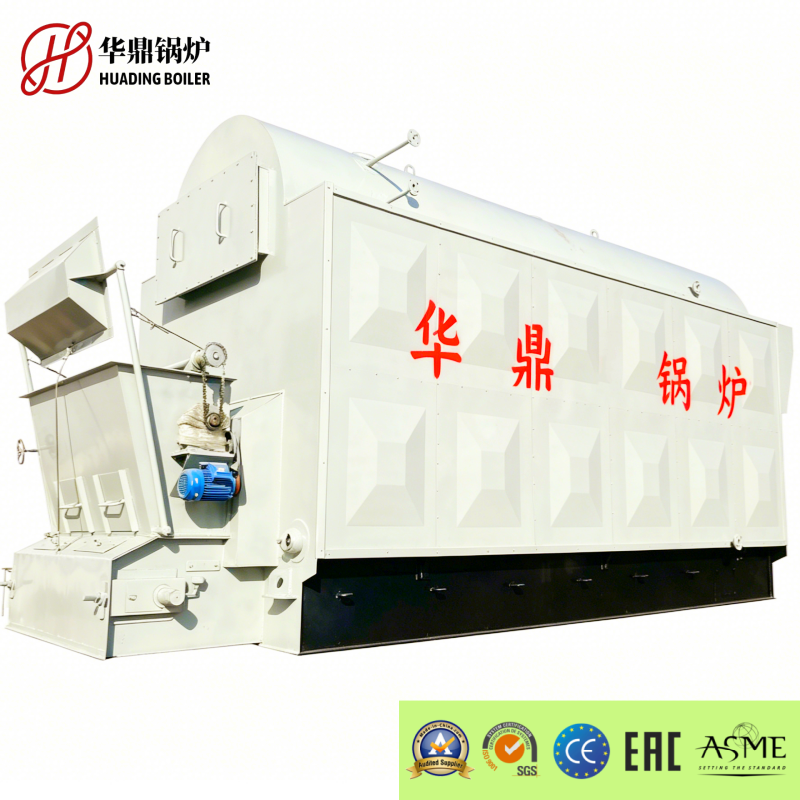

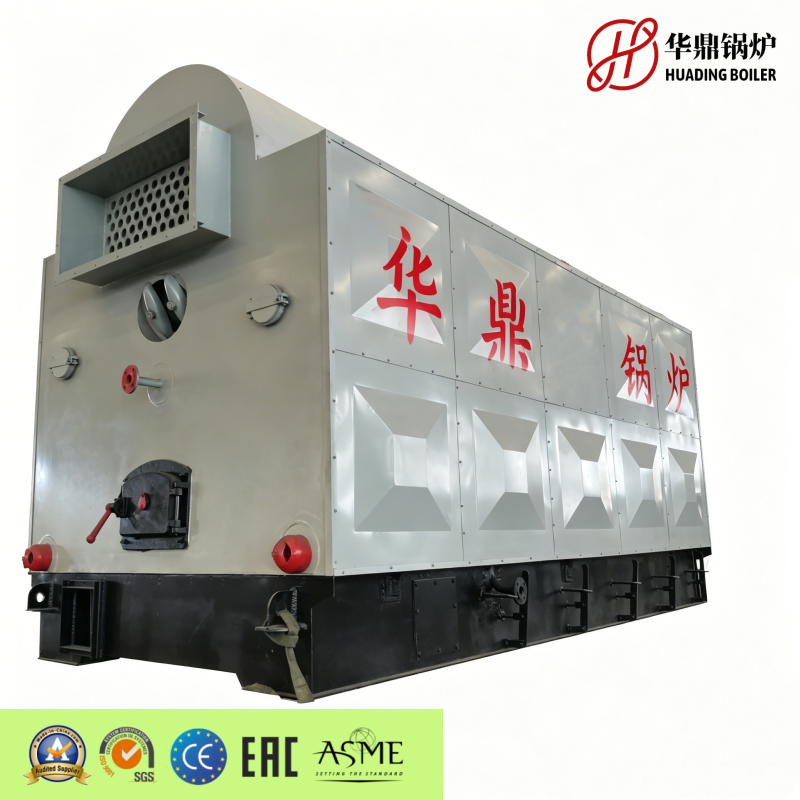

ثانيا. مقدمة إلى الغلايات البخارية ذات سلسلة الكتلة الحيوية من سلسلة DZL
1. الوقود المطبق
هذا المنتج يستخدم شبكة سلسلة، والوقود المطبق يتكون من وقود حبيبي. يمكن إضافة كمية صغيرة من الشرائط الخشبية والكتل الخشبية، ويمكن أيضًا حرقها بالفحم.
2. الميزات الهيكلية
1. تتكون الأسطوانة من صفائح أنبوبية مقوسة وأنابيب مداخن ملولبة، مما يغير الأسطوانة من جسم شبه صلب إلى هيكل شبه مرن، ويزيل أعضاء التثبيت في منطقة صفائح الأنبوب، ويقلل الضغط. يتم تغيير أنابيب المداخن الموجودة في صفيحة الأنبوب من مسارين إلى ممر واحد، مما يحل مشكلة تشققات صفيحة الأنبوب.
2. بسبب ترتيب صفوف الأنابيب الصاعدة في الجزء السفلي من الأسطوانة، يتم التخلص من منطقة الماء الميت في أسفل الأسطوانة، مما يجعل من الصعب ترسيب الحمأة. يمكن تبريد المنطقة ذات درجة الحرارة العالية للأسطوانة بشكل جيد، مما يمنع الجزء السفلي من الأسطوانة من الانتفاخ.
3. يتم اعتماد أنابيب المداخن الملولبة ذات الكفاءة العالية لنقل الحرارة لتحقيق تأثير نقل الحرارة المعزز، وتحقيق خصائص الارتفاع السريع لدرجة الحرارة وارتفاع الضغط للغلاية، وتحسين الكفاءة الحرارية للغلاية.
4. الهيكل المدمج، بالمقارنة مع نفس النوع من الغلايات، فهو ذو أبعاد إجمالية صغيرة، مما يوفر استثمار رأس المال في غرفة الغلاية.
5. عملية مستقرة، وتعديل مناسب وإخراج كاف.
6. يتم استخدام أنابيب المداخن الملولبة لتعزيز نقل الحرارة، وتحسين معامل نقل الحرارة والكفاءة الحرارية. بسبب اضطراب غاز المداخن في الأنابيب، ليس من السهل تراكم الغبار في أنابيب المداخن، مما يلعب دور التنظيف الذاتي.
7. إن الجدار المفلطح ونافذة الدخان في الفرن لهما تأثير معين في تقليل الغبار، والتحكم في تركيز انبعاث الغبار الأصلي للغلاية أقل من المعيار، والتأكد من أن انبعاث دخان وغبار الغلاية يلبي المؤشرات المحددة في لوائح حماية البيئة الوطنية.
8. يعمل تصميم الهواء الثانوي الفريد ذو الطبقة المزدوجة على تحسين ظروف اشتعال وقود الكتلة الحيوية. يتم اعتماد غرفة هواء مستقلة لتحقيق توزيع الهواء المعقول، وتشكيل مجال ديناميكي هوائي في الفرن مما يؤدي إلى الاحتراق، مما يؤدي إلى ارتفاع درجة حرارة الاحتراق وكفاءة الاحتراق العالية.
3. ميزات الأداء
1. يمكن تحقيق الاحتراق المحاكي المتحكم في السرعة بدون احتراق.
2. يمكن التحكم في سرعة اشتعال الاحتراق عن طريق ضبط حجم الهواء الثانوي الذي يتم التحكم فيه بالسرعة.
3. يتم ترتيب الهواء الثانوي على الأقواس الأمامية والخلفية لضمان الاحتراق الثانوي للرماد المتطاير بعد تحلل الجسيمات، مع كفاءة احتراق عالية.
4. اعتماد شبكة سلسلة من النوع المقياس والتغذية الآلية، مع تغذية موحدة، احتراق مستقر، تحكم مريح، ليس من السهل أن يأتي بنتائج عكسية، وتنظيف الرماد الميكانيكي المريح.
ثالثا. المعلمات الأساسية
قدرة التبخر المقدرة | 0.5-35 طن/ساعة |
الكفاءة الحرارية | ≥85% |
نطاق التطبيق | الكيمياء، البلاستيك، المطاط، صناعة البناء والتشييد، الغابات، معالجة الخرسانة بالبخار، معالجة الألواح، تقطير صناعة الأدوية، إلخ. |
الوقود المطبق | الكتلة الحيوية، والفحم، والقش، وقشر الأرز، ونبات النخيل، والوقود الحبيبي، وما إلى ذلك. |

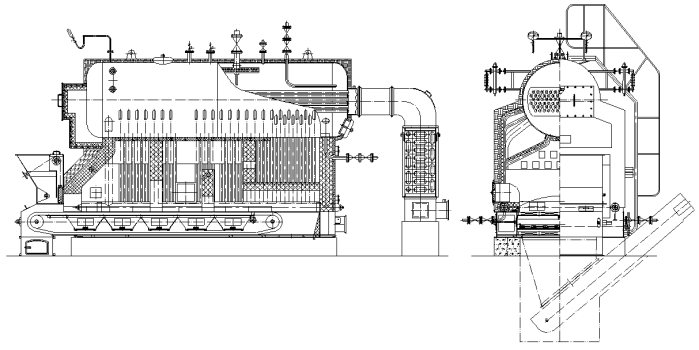

رسم تخطيطي للغلايات البخارية ذات الكتلة الحيوية من سلسلة DZL
جدول المعلمات التقنية
نموذج مشروع | DZL1-0.7-T DZL1-1.0-T DZL1-1.25-T | DZL2-0.7-T DZL2-1.0-T DZL2-1.25-T | DZL4-1.25-T DZL4-1.6-T | DZL6-1.25-T DZL6-1.6-T | DZL8-1.25-T DZL8-1.6-T | DZL10-1.25-T DZL10-1.6-T (تجميع صعودا وهبوطا) | |
قدرة التبخر المقدرة (طن / ساعة) | 1 | 2 | 4 | 6 | 8 | 10 | |
ضغط البخار المقدر (MPa) | 0.7/1.0/1.25 | 0.7/1.0/1.25 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
درجة حرارة البخار المقدرة (°C) | 170/184/194 | 170/184/194 | 194/204 | 194/204 | 194/204 | 194/204 | |
درجة حرارة مياه التغذية المقدرة (°C) | 20 | 20 | 20 | 20 | 20 | 20 | |
مساحة سطح التسخين (㎡) | الاسم | ~33 | ~50 | ~100 | ~170 | ~200 | ~250 |
المقتصد | 10.56/10.56/20.7 | 27.6 | 52.48/33.12 | 87.2 | 98 | 174 | |
المساحة الفعالة للشبكة (㎡) | 2.22 | 4.1 | 5.85 | 7.95 | 9.75 | 10.77 | |
نوع الوقود | وقود الكتلة الحيوية | ||||||
استهلاك وقود الغلاية (كجم/ساعة) | ～200 | ～400 | ～800 | ～1200 | ～1600 | ～2010 | |
(درجة حرارة عادم الدخان ℃) | ~150 | ~150 | ~150 | ~150 | ~150 | ~150 | |
الكفاءة الحرارية للغلاية (٪) | ~82 | ~82 | ~82 | ~82 | ~82 | ~82 | |
الحد الأقصى لوزن العناصر المنقولة (ر) | 17 | 23 | 25 | 35 | 45 | 33 (أعلى) 28 (أسفل) | |
الحد الأقصى لحجم النقل الطول × العرض × الارتفاع (مم) | 5.1×2.2×3 | 5.5×2.3×3.3 | 6.6×2.6×3.6 | 8.2×2.9×3.8 | 8.1×3.1×3.8 | 7.7×3.2×3.6 8.6×3.0×2.6 | |
